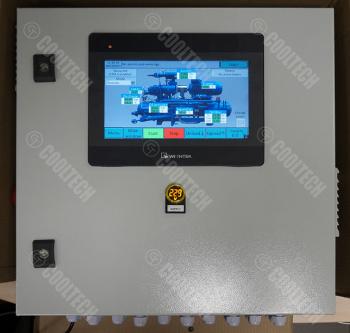

Ohjaimet Cooltech Unicool I
Integroitu järjestelmäohjain Cooltech Unicool I kompressoriyksiköille ja jäähdyttimille.
Kompressoriyksiköiden Unicool I -säädintä käytetään jatkuvasti mittaamaan ja valvomaan kompressoriyksiköiden olosuhteita ja toimintatapoja (paine, lämpötila, vaihtovirta moottorin käämeissä) parhaan suorituskyvyn varmistamiseksi sekä laitteiden ja henkilökunnan suojaamiseksi hätätilanteita edeltävissä tilanteissa.
Cooltech Unicool I -ohjain on vapaasti ohjelmoitava Siemens-komponentteihin perustuva ohjain, jossa on erityisesti kehitetty ohjelmisto jäähdytyskompressoriyksiköiden ja -jäähdyttimien toiminnan automatisoimiseksi.
Nämä tärkeät ohjausyksiköt on valmiiksi varustettu ja esikonfiguroitu liitettävyyslaitteilla ja protokollilla, joita tarvitaan monenlaisten kompressorien, kompressoriyksiköiden ja jäähdyttimien valvontaan ja ohjaukseen – sekä käyttää näitä tietoja vian etsintään ja analysointiin.
- Kuvaus
- Mahdollisuudet
- Yhteys
- Ominaisuudet
- Piirteet
- Hyödyt
- Pakkauspaketti
Unicool I -ohjain on suunniteltu seuraaviin tarkoituksiin:
- suorittaa automaattisen mittauksen ja valvottujen parametriarvojen näytön;
- generoida erillisiä ja analogisia ohjaussignaaleja laitelaitteilla;
- pidä vikalokeja;
- aktivoi varoitus- ja esihälytyssignaalit, kun parametrit ylittävät esiasetetut rajat tai kun erilliset anturit laukeavat;
- ohjauspaneelin, laitteiden ja antureiden toiminnan itsediagnostiikka.
- Sovellus etävalvontaan/-ohjaukseen älypuhelimella tai PC:llä
- Sisäänrakennettu säädin imupaineelle, prosessilämpötilalle.
- Varoitusten ja hälytysviestien automaattinen kirjaushistoria.
- Mahdollisuus valita kompressorin voitelujärjestelmän kokoonpano (pumpattu tai ei-pumpattu), valita venttiilien olemassaolo tai puuttuminen (ohitus, öljyn ruiskutus).
Unicool I-järjestelmäohjaimessa on normaalit alan standardien mukaiset tietoliikenneportit vakiona, joten se ei vaadi ylimääräisiä tietoliikenneyhdyskäytäviä.
Tiedot voidaan sitten asettaa saataville minkä tahansa verkon kautta, jossa käytännössä mitä tahansa tietokonetta voidaan käyttää Unicool I-järjestelmäohjaimen valvontaan ja käyttämiseen.
|
Yhteys |
Useita tietoliikenneportteja, mukaan lukien Modbus RTU, Profibus, Profinet. |
|
Älypuhelinsovellus |
Saatavilla sekä iOS- että Android-laitteille |
|
Diagnostiikka |
Yksityiskohtaiset käyttötiedot, jotka dokumentoivat 100 sammutustilannetta |
|
Kylmäaineet |
Valmiiksi ladattu tarvittavat tiedot kaikista normaalisti käytetyistä kylmäaineista |
|
Käyttöliittymän kieli |
Ohjaimen mukana tulee vakiona englannin- tai venäjänkielinen käyttöohje. |
|
Ympäristön lämpötila |
+5 ... +55 °C |
|
Virtalähde |
20,4–28,8 VDC, 50–60 Hz |
|
Värinä |
Sinusimuotoiset värähtelyt, joiden amplitudi on 0,1 mm ja taajuus 10–25 Hz |
|
Kosteus |
Suhteellinen kosteus 10–95 % lämpötilassa 25 °C |
|
Suojaustaso |

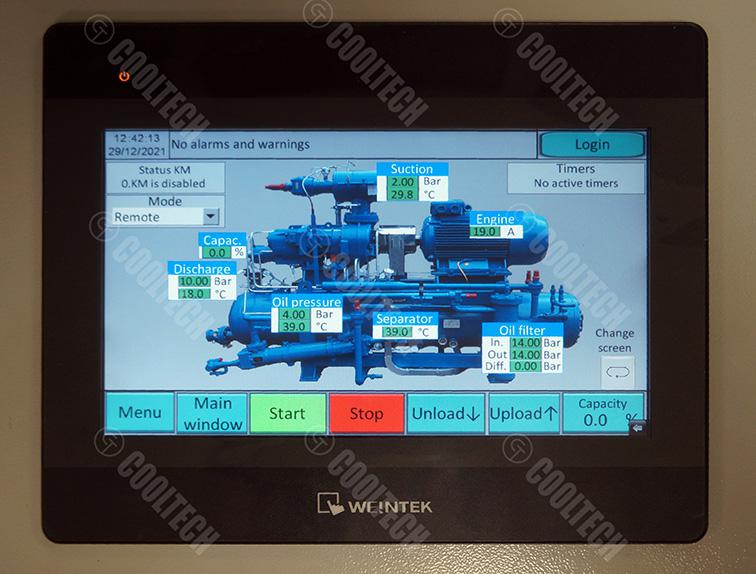

Ohjauspaneelin (etupuoli) suojausluokka on IP65 |
|
Toimituksen laajuus |
Keskusprosessorimoduuli CPU1215C, laajennusmoduulit (kokoonpanosta riippuen), ohjauspaneeli, suunnittelu, tekniset ja toiminnalliset dokumentaatiot. |
Ohjaimen mittauskanavien laajuus
1. Paineenmittauskanavat:
- kompressoriyksikön tuloaukossa (imu)
- kompressoriyksikön ulostulossa (purkaus)
- öljyä järjestelmässä;
- öljy ennen tai jälkeen öljynsuodattimen, paine-ero suodattimessa,
2. Lämpötilan mittauskanavat:
- kompressoriyksikön tuloaukossa (imu)
- kompressoriyksikön ulostulossa (purkaus)
- öljyä järjestelmässä,
- jäähdytetyssä ympäristössä
- moottorin laakerit (valinnainen)
- kompressorin moottorin käämit (valinnainen)
3. Kanavat sähkömoottorin virrankulutuksen mittaamiseen.
4. Kanavat analogisten signaalien vastaanottamiseen antureilta.
5. Kanavat analogisen signaalin tuottamiseen alueella 4–20 mA:lle
- taajuussäätimen ohjaus,
- höyrystimen/pumpun kiertovesiasemien latausventtiilin ohjaus
Säätimessä on myös kanava kapasiteetin säätimen luistiventtiilin asennon mittaamista varten. Muita kanavia käytetään kynnyslaitteiden (painekytkimien, tasokytkimien jne.) ja erillisillä signaaleilla ohjattujen toimilaitteiden liittämiseen.
Jokaisen kanavan toiminto on tiukasti määritetty pääohjainkortin vastaavalle tulolle kytkentäkaaviossa.
Ohjelmisto
Unicool I:n ohjelmisto sisältää ohjauspaneelin laiteohjelmiston ja ohjaimen laiteohjelmiston
Ohjelmiston käyttö on suojattu sekä hallinnollisilla toimenpiteillä (asennus erilliseen huoneeseen) että monitasoisella salasanasuojauksella.
Seuraavat käyttötavat ohjainohjelmiston kanssa ovat saatavilla:

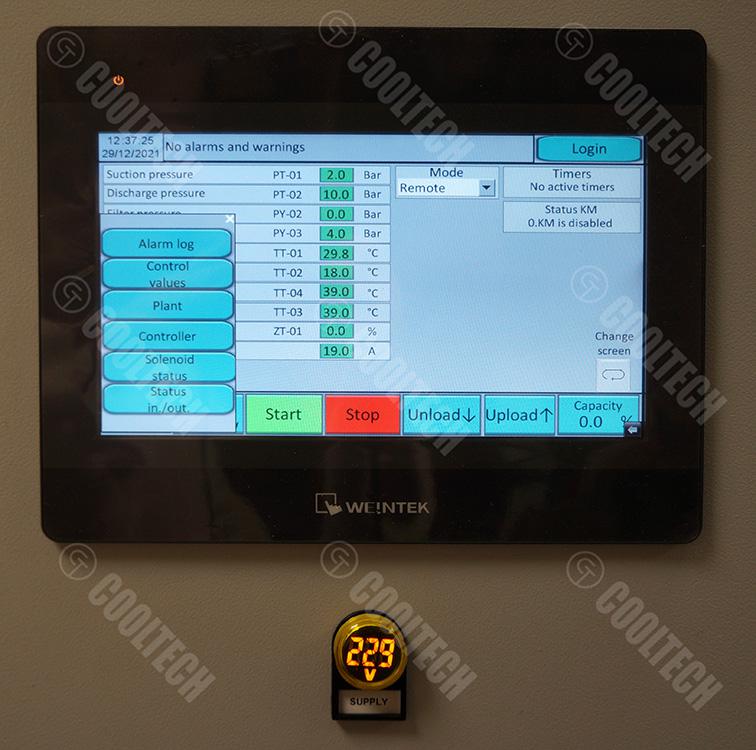

- valvonta (salasanaa ei vaadita) - operaattorin käyttöoikeus mitattujen parametrien tarkkailua varten;
- ACS-insinööri – tarjoaa pääsyn kompressorijärjestelmän normaaliin toimintaan liittyviin muutosarvoihin sekä kokoonpanoon ja kriittisiin esiasetettuihin arvoihin.
- järjestelmänvalvoja – valmistajan järjestelmänvalvojan taso.
| Edut | Edut |
| Yksi, täysin integroitu ohjausjärjestelmä käytettäväksi käytännössä kaikentyyppisten kompressoreiden ja jäähdyttimien kanssa | Varmistaa useiden keskeisten jäähdytyslaitteistojen tehokkaamman seurannan, ohjauksen ja diagnosoinnin |
| Helppo integroida useimpiin teollisuuden ohjausjärjestelmiin, mikä mahdollistaa saumattoman tiedonsiirron järjestelmien välillä | Varmistaa tärkeiden käyttötietojen tehokkaan hallinnan ja varmistaa tuotantoprosessin parhaan suorituskyvyn saavuttamiseksi |
| Seuranta-, ohjaus- ja diagnostiikkaominaisuudet yhdistettynä kompaktiin integroituun yksikköön | Poistetaan useiden järjestelmien tarve, mikä johtaa merkittäviin laitesäästöihin |
| Kompressorien järjestys ja kuorman jakaminen ovat mahdollisia ilman lisälaitteita | Pitää virrankulutuksen minimissä ja alentaa käyttökustannuksia |

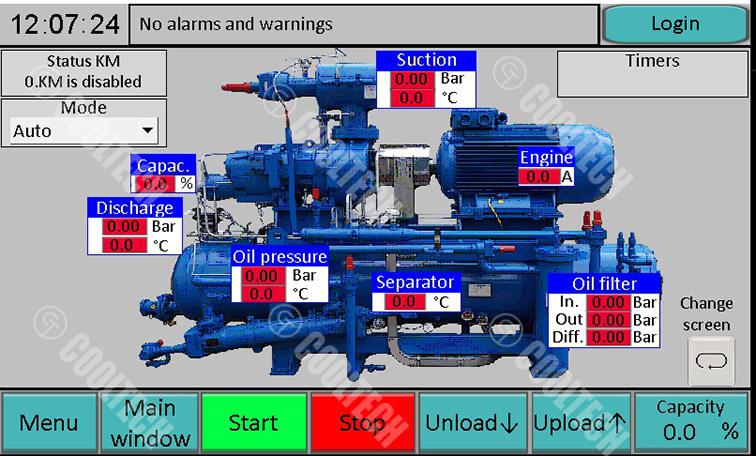

| Intuitiivinen, helppokäyttöinen käyttöliittymä johdonmukaisella ulkoasulla ja tuntumalla | Edellyttää vähemmän käyttäjän taitoja, mikä johtaa alhaisempiin koulutuskustannuksiin |
Ohjain koostuu seuraavista osista:
- ensisijaiset laitteet ja valvottujen parametrien muuntimet tasavirta- (vakioalue 4–20 mA) ja jännite (0,5–4,5 V) signaaleiksi.
- ohjainlinja, joka sisältää keskusprosessorimoduulin (muuttumattomalla ohjausalgoritmilla, erillisten tulosignaalien kanavat sekä analogiset ja erilliset lähtösignaalit), laajennusmoduulit (moduulit, joissa on analogisten tulosignaalien ja kanavien mittaus-/muunnoskanavat erillisistä tulo-/lähtösignaaleista) ja käyttöpaneeli.
Unicool I -pääohjain on osa projektiin sopivaa järjestelmää, jossa mitattavien parametrien luettelo ja käytettävät anturityypit määritetään projektin mukaan.
Unicool I -pääohjaimessa anturien analogiset lähtösignaalit muunnetaan digitaaliseen muotoon ja automaattiset ohjaussignaalit generoidaan mittaustulosten perusteella. Tässä tapauksessa hälytystapahtumat tallennetaan arkistotiedostoon, johon pääsee käsiksi ohjauspaneelista tai kopioimalla muistikortille ja siirtämällä tietokoneelle.
Unicool I on varustettu teollisuusverkkoliitännällä Modbus RTU, Profinet ja Profibus (valinnainen).
