- Anturi suojaa kompressoria vaurioilta, jos järjestelmästä tulee nestemäinen vasara.
- Anturin asentaminen tietokoneella mahdollistaa säädöt järjestelmän ja kompressorin mukaan.

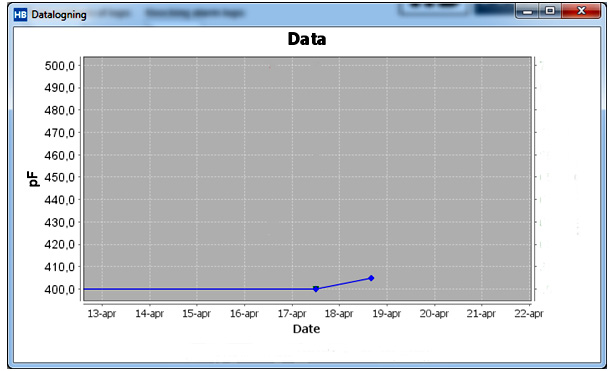

- Siellä on sisäänrakennetut tietolokit, jotka toimivat kompressorin "mustana laatikkona".
- Välitön reaktio ilman viiveitä.
|
|

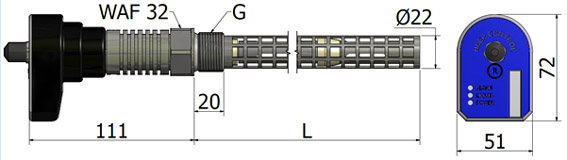

Piirtäminen

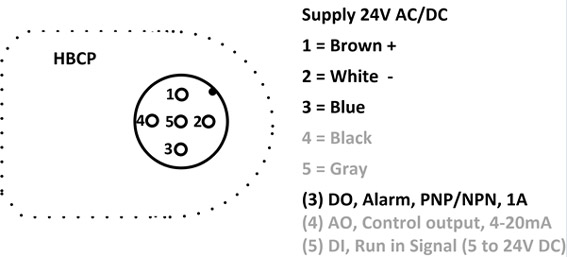

Yhteyskaavio
Toimitus
|
Mekaaniset tiedot
|
| Jännite |
24 V DC + 10 % |
Kierteen yhteys |
3/4” NPT ja 1" BSPP |
| Virrankulutus |
Enintään 30 mA |
Nesteen kanssa kosketuksiin joutuvien osien materiaali |
AISI 304 |
| Pistokeliitäntä |
M12, 5 nastaa |
Elektronisten osien materiaali |
GF BLK, Nylon 6 (PA) |
Udgang
|
Tuloste |
Etuosa |
| Transsistor-lähtö |
PNP or NPN |
Määritykset & merkki
|
| Ota yhteyttä -toiminto |
NO tai NC |
Määritykset |
PC-työkalun avulla – “HBCP-TYÖKALU” |
| Tietojen kirjaaminen |
Lue PC:llä |
LED-merkkivalo |
LED (vihreä, keltainen ja punainen) |
| Asennusehdot |
Hyväksynnät
|
| Ympäristön lämpötila |
50 °C (122 °F) |
EMC-testi |
EN 61000-2 |
| Kylmäaineen lämpötila |
80 °C (185 °F) |
Accessories
|
| Maks. paine |
100 bar (1450 psig) |
Ohjelmistotyökalu (ladattu verkkosivustolta) |
HBCP-TYÖKALU |
| Vedenpitävyysluokitus |
IP65 |
Ohjelmointikaapeli |
HBxC-USB |
| Värinä |
IEC 68-2-6 (4g) |
|
Kaapeli (mukana)
|
|
| 5 metrin kaapeli M12-pistokkeella |
HBxC-M12/5 |
|
|
| Kaapelin tiedot |
PUR -5 x 0,34 mm2 |
|
|
|
| Putken koko (kompressorilinja) |
Pituus (L) |
Yhteys |
Tilauskoodi |
| 2" |
150 mm |
3/4" NPT |
HBCP-1.5-2 |
| 2" |
150 mm |
3/4" BSPP |
HBCP-R-1.5-6 |
| > 2" |
300 mm |
1" BSPP |
HBCP-3-8 |
| > 2" |
300 mm |
1" NPT |
HBCP-3-9 |
|
